傍晚的光線不是很好，然而完成的喜悅真是..........爽！

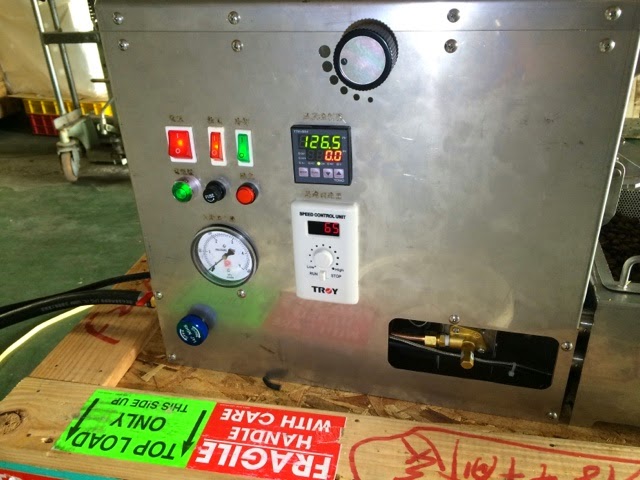

跟上一版比起來，把控制盤整合到主體中是一個主要的改變。
當然這只是個測試的樣品，然而效果一如想像中的好。
風門的改善，靈敏度非常高。

隔天早上的光線較佳：

測試烘烤中，下蒲隆地AA300g：

一爆7:14；10:52下豆

降溫中。

這一台拆拆裝裝了不下數十次，為了一個個小問題來來回回，但是大家都做得很開心，因為最後的成果相當喜人。
接下來到朋友店裡試機，再討論一些小細節的修正。
下圖是最早的3D示意圖，有考慮烤漆的部分。
繼續....
