CHY802U 與 Artisan的連線方式

MS6514汰換後,就烘豆機量測與紀錄而言,目前可以找到類似的產品是CHY802U,價格是貴了一點,但是除了沒得選之外 (價格 ) ,愛用國貨也算是一個點吧。
根據賣家的說法,CUY802U的偵測速度比較快,這一點在人類的感知上會不會有差?至少我是感覺不太出來,在曲線的繪製上應該會有差異吧?

總而言之,為了避免我未來 (絕對會) 忘記這個連線方式,還是默默的紀錄一下。
首先設定CHY802U本體:
1.在電源已關閉的畫面,同時按壓"Hi/Lo LIMITS"鍵及"電源"鍵至少六秒以上,如下圖所示:

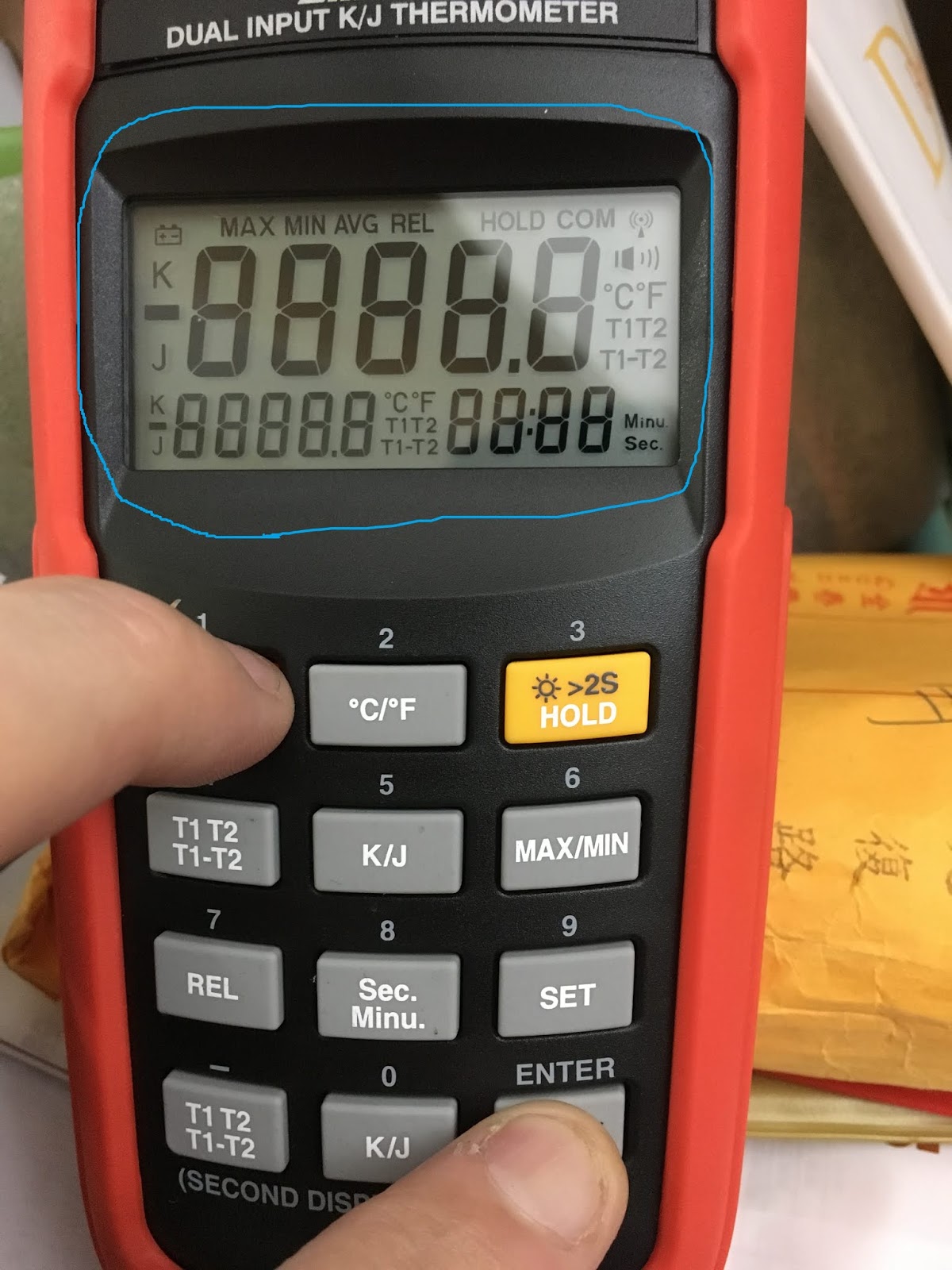

2.按壓時,畫面如下圖:

3.按到六秒以上,畫面會出現 "00",再放開按鈕即可,會有嗶一聲,如下圖:

USB的接線在CHY802U的底部,這不用教了吧。

接到電腦上的話,一般用Windows 10的話,大多有內建FT232R USB的驅動程式,Windows 8以前的系統就要自行安裝驅動程式了。至於怎麼安裝,先去Windows系統設定的裝置管理員看看有沒有抓到,有抓到的話,在Windows 10上是這個畫面:

只會顯示 USB Serial Port (COM10),連接埠上會在"USB Serial Port"後標示 COM,數字則是根據你電腦上使用的USB狀況而有所不同,記得是哪個COM就好。

※沒抓到驅動程式的話,請自行搜尋如何安裝"FT232R USB"。網路上很多.....

接下來是Artisan的設定,這裡要選擇的是"Config"→"Device"→"Meter"的 "Omega HH802U":

確定後,出現下列視窗,預設的"Baud Rate"是"19200",而"Comm Port"則是選擇剛剛在裝置管理員的連結埠確認的"USB Serial Port (COM10)"。

確認後,就可以開始使用了。







留言

咖啡科学家寫道…
我就是这个温度计,差点把我搞死。想了无数办法,系统从WIN换到LINUX,artisan从1.5换到2.0,我把温度计拆开看了半天,差点用焊接方式焊两根线上去,转个USB口出来。配件都买好了。正准备第二天搞,看到你写的MS6514温度计设置方式里提到温度计电脑读取有个开关,我又打开说明书看了一下,里面有可小一行字写的设置方式,就是你这篇提到的,6秒出00。温度计读取就打开了。才搞好。 再次感谢你的分享。
咖啡科学家寫道…
哇哈哈,,你太牛了。。。。。。。。我用你的设置方法,我在我深度系统上artisan2.0居然可以用。。。哈哈哈。。
蔡默言寫道…
用FT232R USB來做為通訊開發的套件很多,也包括了遊戲手把等等,雖然有一陣子Windows沒包含該USB的驅動程式,需要自行安裝。
Artisan很早就支援該驅動了,只是每個地區用的數位溫度計版本不同。大多是通用的。
王易明寫道…
Chy 802溫度偵測器連接機械本體的螺牙孔,這是有制式的規格嗎?
